Ein Mal Standartheizgerät
Ein Mal FPV Heizgerät – noch extremer als Extrem?

So, da ja nun die Hallensaison wieder in vollem Gange ist, hab ich mir gleich zwei neue gebaut.
Die Chironex vom letzten Jahr wurde generalüberholt und nun mit dem Update und Beleuchtung versehen.
Nach dem das FPV-Extrem Quad so viel Spaß gemacht hatte aber einem neuen Projekt gewichen ist – und gecrasht wurde – nun die noch extremere Auflage. Weniger Gewicht und nur noch 8Zoll – Die neue Chironex ist auch als FPV Kopter der ultimative Flitzer!

Nach einem Jahr bolzen nun das Fazit:

Unzählige Ausleger verschlissen… Doch hat der Rahmen was?
Gut, also Jahresnachprüfung. Rahmen komplett zerlegt und die Einzelteile überprüft.

Resulat: Der Rahmen war leicht verzogen ( nur die Centerplates ). Das nach zig Abstürzen aus bis zu 50m!

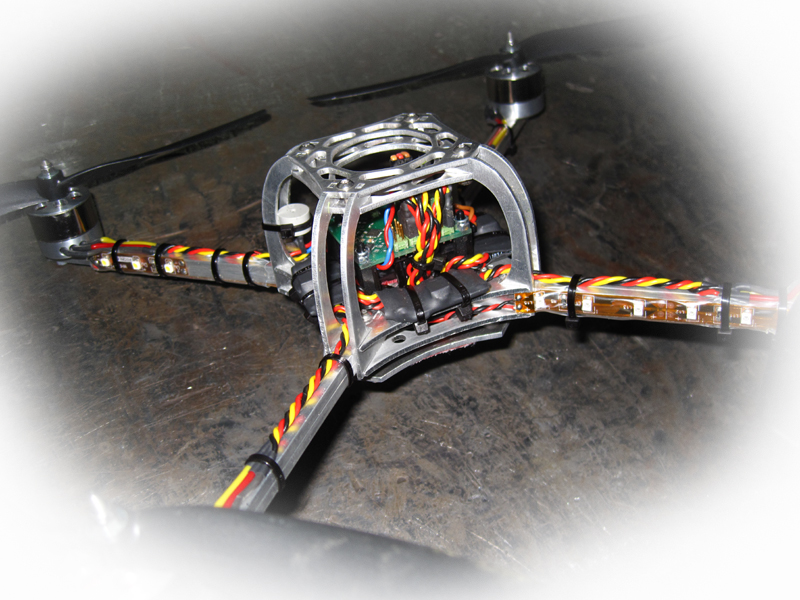

Grübel: Nachdem ich nun den Rahemn neu aufbauen wollte und zusätzlich eine Möglichkeit suchte eine Beleuchtung anzubringen die am Mittelteil sitzt (LED’s am Ausleger wechseln sich so schlecht;-) )nun ein Update!

Gefunden wurde eine Möglichkeit den Rahemn noch stabiler (an den Centerpaltes) zu machen, die auch nachrüstbar ist. Lediglich ca.20g kommen dazu. Im Schraubstock im Vergleich zum normalen Chironex (Leider nach dem Versuch nicht mehr zu gebrauchen…) NICHT mehr verbiegbar!
Das Beste daran ist aber, dass ich jetzt 4 LED Sterifen montieren lassen, die nach aussen zeigen!

Nun noch fertig machen und dann gibts Bilder!

OAirF

giftig, gefährlich, gefürchtet…

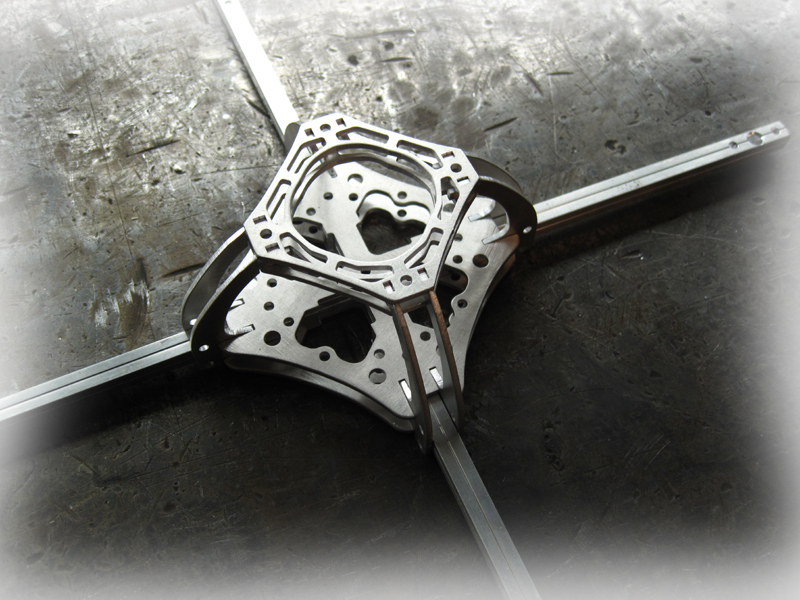

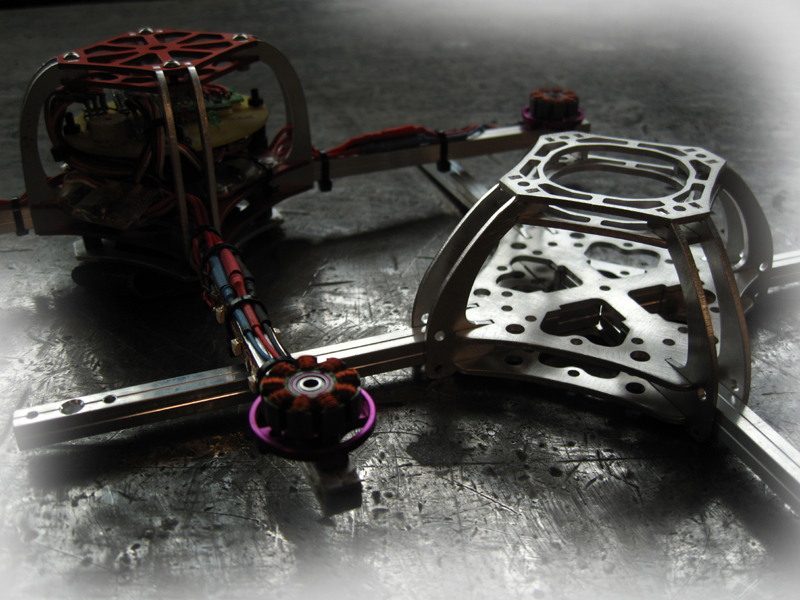

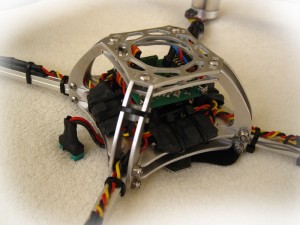

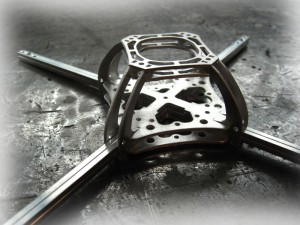

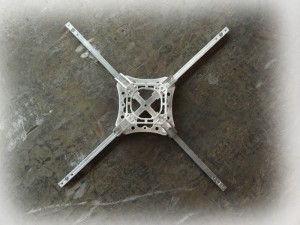

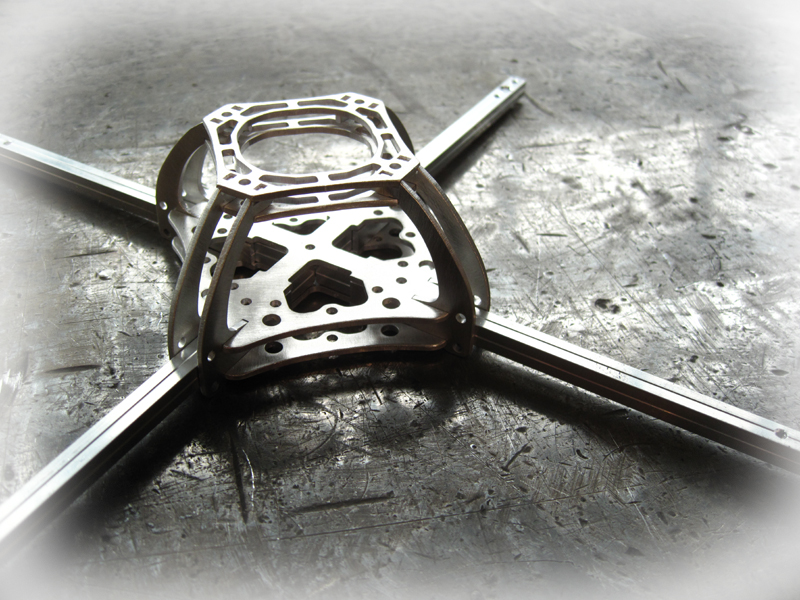

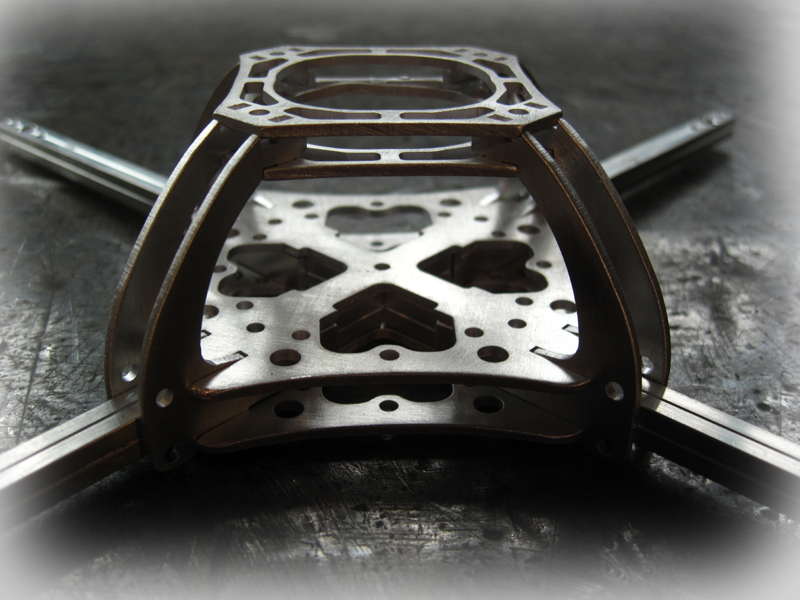

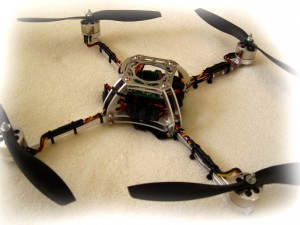

Ein Bolzframe der ganz besonderen Art – Mit Auslegerschnellwechselsystem

• noch steifere Konstruktion als bei der Cubozoa
• Das Higlight: Die Auslegerschnellwechselsystem – lediglich geklemmt mit zwei Schrauben die leicht zugänglich sind!
• Modular für alle Propellergrößen durch verlängern der Ausleger (8″ und 10″ getestet)
• Ausleger 7,5×7,5 Aluvierkant aus dem Baumarkt
• Material : Aluminium 2mm
• Einfache Montage durch Verschraubungen
• Bohrungen und Befestigungen für MK-Platine und ähnliche
• Gewicht:

Ohne Kompromisse…

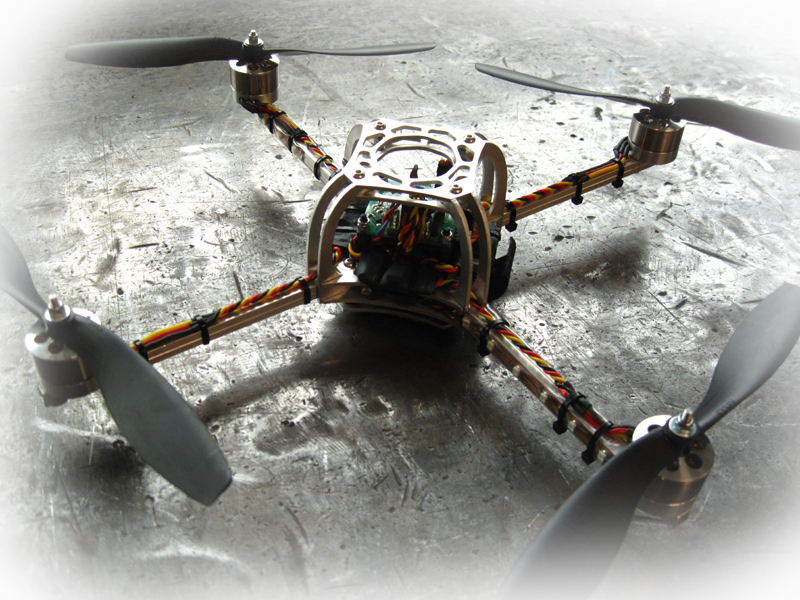

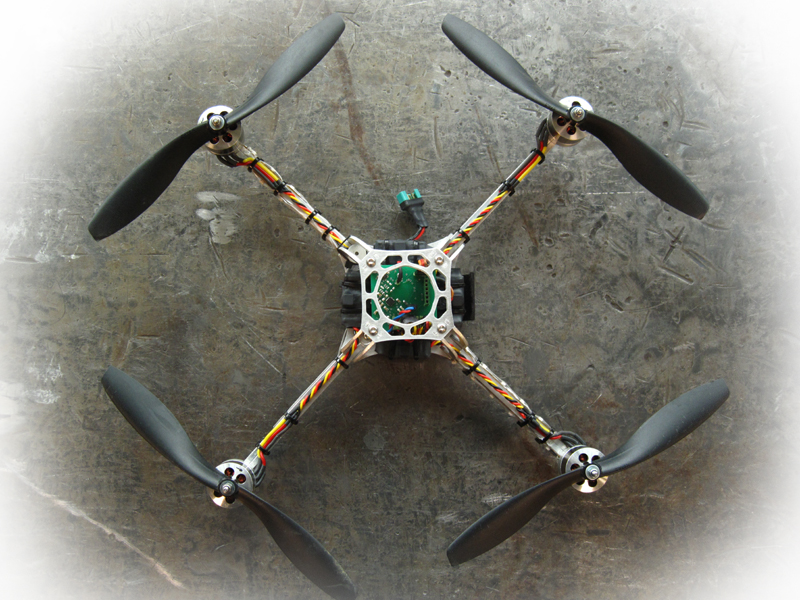

Ein einfaches Bolzframe

• Material : Aluminium 2mm
• Modular für alle Propellergrößen durch verlängern der Ausleger (8″ und 10″ getestet)
• Ausleger 7,5×7,5 Aluvierkant aus dem Baumarkt
• sehr steife Konstruktion
• Einfache Montage durch Verschraubungen
• Bohrungen und Befestigungen für MK-Platine und ähnliche
• Gewicht:

Dieser Rahmen eignet sich aufgrund seiner Stabilität gut für den Einstieg ins HH fliegen. Alles was nach einem Einschlag getauscht werden muss sind die Ausleger.

Hier noch einige Abwandlungen des Rahmens, die sich während der vergangenen Zeit ergeben haben.

Prototyp1) Hexa

Ursprünglich als FPV-Kopter gedacht. Mit Landegestell und GoPro Halterung…

Prototyp2) Mini Hexa

Sehr klein, da die Propellerebenen versetzt angeordnet sind.

Prototyp3) Y4 Bolzframe

Klein, wendig, schnell…

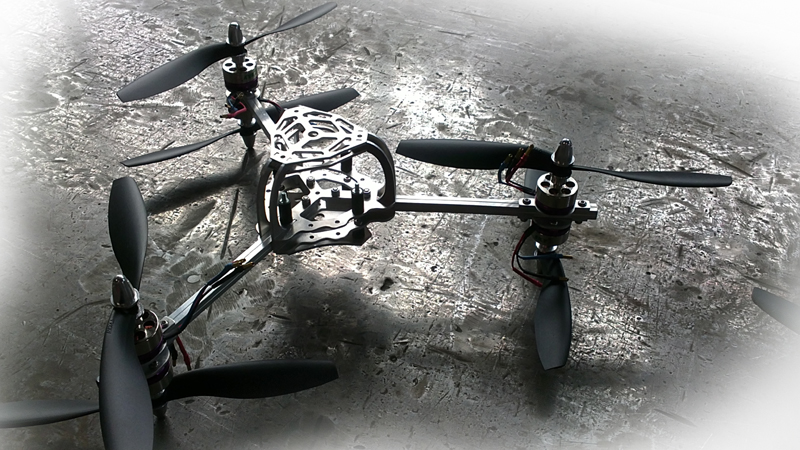

Prototyp4) kleiner Y6 Bolzframe

Klein, wendig, schneller als Y4…
